高層分區直連供暖機組簡介
（1）高層分區直連供暖設備直接利用低溫熱水供暖，不需設熱交換器隔絕壓力。高、低區同一系統，同一參數，便于運行管理，有利于管網的水壓平衡。
（2）高層分區直連供暖設備設計簡單，安裝方便。用于舊建筑物高、低區并網改造，改動量較少，方便快捷；用于新建筑物，便于統籌規劃，節省工程投資。
（3）解決了系統在停電或停止運行時所產生的水對供暖系統設備的壓力影響。
（4）閉式直連供暖系統加裝快速反沖洗除污器,供暖介質中的各種雜質有效的過濾，避免出現用戶端暖氣片中污垢過多而影響散熱效果，提高熱源的熱效率。

高層分區直連供暖機組的主要特點
1、高層分區直連供暖設備占地面積小
2、節約能源，減少投資：因取消了換熱環節，提高了熱能的利用率。
3、對供暖(采暖))系統沒有要求。
4、運行穩定，保證了高低區水力平衡，對低區不造成搶水。
5、主增壓和備備用泵在故障時可以自動切換，也可以定時切換。
6、自動化程度高，采用PLC程序控制，無人值守。
7、當停電或者循環泵故障時，具有隔斷供暖，安全有保障。
8、機組配置高，保證了精確和安全。
9、適用范圍廣，無論新建還是改造，安裝簡單方便，舊的建筑無需改動管路。
10、對低區欠壓，高區超壓，傳感器故障都有相應的檢測和保護。
11、PLC編程人性化設置系統，根據不同用戶使用要求，可設置N個供暖流量時間段，晚間自動轉換為睡眠狀態，節約電力可達30%以上，（如：機關辦公樓、工作人員下班后、雙休日、節假日加壓泵自動進入睡眠工作狀態小流量供暖，上班前1 - 2小時電腦自動加大供水流量，保證上班后室內溫度達標，住宅樓零點以后也可線性設置“變流量”睡眠功能，恰好滿足了分戶計量系統的“變流量”調節要求）
12、根據不同用戶的供暖要求，高層分區直連供暖設備設計有地板輻射供暖混水降溫系統，當供水溫度超過地板輻射供暖溫度時，PLC程序自動混水降溫，溫度線性調節范圍20-60度任意設置；當供水溫度低于地板輻射供暖溫度時自動停止混水，全自動免操作。
13、絕對不會發生對低區的搶水現象，不影響周圍低區用戶供熱。外網壓力發生較大變化時，PLC程序自動調節供水量、回水量以保證室內溫度達標。
14、很好的GPRS無線管理員手機監控系統，利用GSM/GPRS移動通信網絡作為數據傳輸通道，對遠程水泵進行實時監測進水溫度、出水溫度、進水壓力、出水壓力、進水流量、出水流量，手機可控制水泵的啟動、停止，當水泵發生故障時電腦自動發短消息通知管理員。
15、自診斷功能
當系統發生異常時，可自行診斷，自行處理，并報警通知操作人員，能夠?qū)⑾鄳男畔⒌卿浀焦收狭斜?，其中包括故障類型，位置等?nbsp;
16、控制功能
控制器能夠提供方便的自動控制，包括連續的回路控制和順序控制，接收調度中心的控制指令等，比如壓力控制，溫度控制，流量控制。
17、報警功能
控制器診斷到傳感器，閥門，控制模塊以及通訊的故障時將自動報警并將報警信號上傳，控制器同時采取相應的保護措施，盡可能保護系統的安全運行。
18、通訊功能

高層分區直連供暖機組技術優點:
1.可按設計或?qū)嶋H要求設定流量和壓力。
2.能夠克服系統冷熱不均的現象，提高供熱（供冷）質量。
3.徹底解決高區與低區供水壓差問題，解決高區與低區的系統隔斷問題。
4.合理控制分配系統循環水量問題，保證水量均衡。
5.降低調網難度，把復雜的調網工作簡單的控壓和流量分配。

高層分區直連供暖機組增壓泵的選用（一用一備）
加壓循環泵選擇：
加壓循環泵揚程：
ρ-供水的密度，kg/m3
根據以上揚程、流量確定加壓循環泵型號、電機功率等參數。

高層分區直連供暖機組選用舉例

例：某高區供暖系統設計流量G=30m3/h，高區采暖系統高點相對加壓循環泵標高50m，外網供水在加壓循環泵處壓力為0.4Mpa
由此確定：
設備名稱：變流量控壓機組
設計流量：G=30m3/h
確定管徑為：DN80
機組型號為：ZLGN50-40-80.
加壓循環泵揚程：
根據以上揚程：H=25m、流量：G=30m3/h
確定加壓循環泵型號：TD50-28/2，電機功率4.0kw（一用一備）。

高層分區直連供暖機組布置與安裝

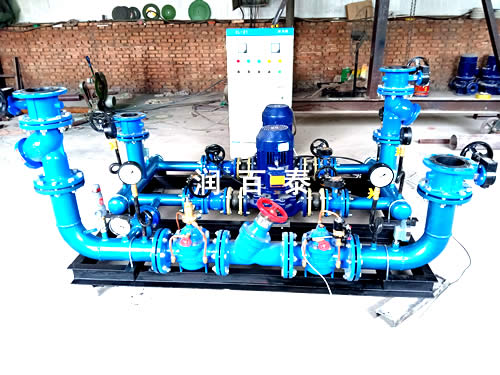

山西潤百泰公司制造的直連供暖機組由兩臺加壓循環水泵、除污器、阻斷器、儀表、管道、閥門、框架等組成，在公司生產車間將上述部件統一裝配成一臺直連供暖機組，出廠前根據用戶提供運行參數完成機組調試工作，運輸、安裝極其方便。高層分區直連供暖機組可布置在高層建筑的地下室，也可統一設在鍋爐房、熱交換站房。高層分區直連供暖機組自帶基礎框架，安裝時無需做土建平臺，直接落地接四個接口管即可。
