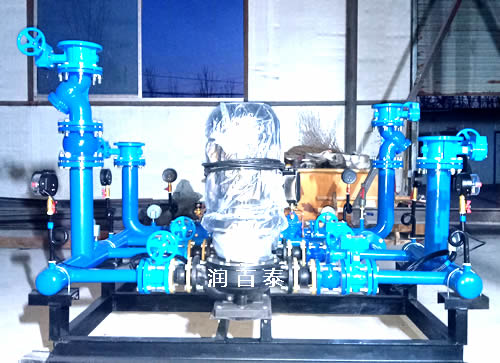

混水直連機組工作原理

高層混水直連機組利用高區回水靜壓原理，引導低區回水，充分利用高區回水壓頭，很大幅度上節能。同時機組智能化控制系統，全自動運行操作，不需要配專人值守，安全可靠，使自動采集的二次網的供回壓差及溫度參數，調整一次網的閥門，來實現恒溫控制。
高區混水直連機組特點
1、充分利用高區靜壓作功，搭配變頻水泵，使水溫自動調節，省電明顯。
2、智能化控制，全自動運行。
3、無換熱器傳熱，無需補水泵，節省工程投資，降低能耗。
4、運行穩定，安全可靠，靈活方便，維修量小。
5、結構合理緊湊，占地面積小，節省空間。

低區混水直連機組性能特點：
1.實現連續供熱和分段供熱兩種方式
2.通過水泵增流增壓定壓，調節流量，減小占地面積節省投資
3.回水調溫、穩壓，停泵時隔斷（分為高低區、高低溫兩個獨立系統，壓力、溫度互不影響），運行時為一個整體系統。

混水直連機組主要用于熱水采暖系統直連熱水地板采暖系統的設備。為了解決熱水地板采暖與散熱器采暖系統直連同網運行問題，減少工程隱患，促進熱水地板采暖技術健康發展，本公司專門研發了高區混水機組及低區混水直連機組。混水直連機組供熱技術正在迅速推進，主要是由于它與傳統的面式熱交換機組相比較具有下列明顯的優勢：
1、無換熱器，無補水系統，系統簡單，占地小，投資??；
2、阻力小，節電；
3、故障率低；

高溫水供熱的設計水溫一次水一般在 135 ℃以下，到達換熱站的水壓一般在0.4~1.0MPa 之間，而二次水水溫有以下三種情況：
一、散熱片散熱：一般取供 80 ℃、回 60 ℃，溫差 20 ℃，規范中規定的供 95 ℃、回 70 ℃，現已不被采用。
二、 風機盤管散熱：供 60 ℃、回 50 ℃，溫差 10 ℃。
三、地板敷設散熱：供 45 ℃ ~55 ℃、回 35 ℃ ~45 ℃，溫差 10 ℃

高層直連混水機組采暖設備是開發的新一代采暖供熱設備，主要應用于同一熱網中既有高溫水采暖系統又有低溫水采暖系統時，通過該設備向低溫水采暖系統供暖，從而實現低溫的采暖系統與高溫的外網直接連接。

目前高層直連混水機組采暖設備供熱技術正在迅速推進，高層直連混水機組采暖設備不僅克服了隔絕式換熱系統的諸多缺點，而且節約熱能及電能，自動化程度高，運行穩定，結構緊湊，占地面積小，供暖混水直連機組是一種極具市場前景的節能型高新技術產品。高層直連混水機組采暖設備主要用于95/70℃熱水采暖系統直連60/50℃熱水地板采暖系統的設備。

山西潤百泰公司為您免費提供供暖混水直連機組圖片和混水機組報價解決方案
高層直連混水機組采暖設備解決了熱水地板采暖與散熱器采暖系統直連同網運行問題，減少工程隱患，供暖混水直連機組應用了終端混水技術，適用于地板輻射采暖、中央空調供暖系統，與傳統的換熱機組相比，可節省水泵電耗 、節省住宅小區熱網主干管投資。該設備不僅克服了隔絕式換熱系統的諸多缺點，而且節約熱能及電能，自動化程度高，運行穩定，結構緊湊，占地面積小，是一種極具市場前景的節能型高新技術產品。 供暖混水直連機組專門用于高層建筑，屬高層直連系統的派生系統形式。

供暖混水直連機組設置混水泵和混水罐，在原有高層直連供暖設備加壓泵前的供水管路上增加溫控閥，即可按一定比例自動調節混合獲得用戶供熱系統需要的熱媒溫度，滿足各熱用戶的實際需求。供暖混水直連機組適用于高層建筑高區混水及存在高低區壓差的系統混水。供暖混水直連機組與直連供暖設備選型相同，溫控閥由廠家按實際情況配置。

高區供暖混水直連機組用于地板輻射采暖或中央空調采暖的高層建筑的高區供暖，地暖寶高層直連混水機組可以直接連入熱水鍋爐、供暖混水直連機組的市政熱水網或小區高溫?zé)崴到y(tǒng)，向高層建筑高區供給60℃以下的低溫?zé)崴２恍枇硗庠O(shè)置換熱設備、斷流設備、定壓設備及補水設備。 供暖混水直連機組節電、節省投資：供暖混水直連機組安裝在建筑物內或附近，與現有高層直連技術設備相比，一般可減少水泵功率50%左右，節省小區熱網干管鋼材20%—35%。供暖混水直連機組節熱：設置室外溫度補償，據氣候變化，自動調整二次供水溫度，保證供暖質量，大限度節省熱能，無需專人值守。

高層混水直連機組采暖設備特點：采用的閉式直連供暖系統，直接利用低溫?zé)崴┡?，不需設熱交換器隔絕壓力，高區同一系統、同一參數，便于運動管理有利于管網的水利平衡，設計簡單，安裝方便，用于舊建筑物高低區改造，改動量較小，方便快捷：用于新建建筑，閉式機組對室內采暖系統沒有特殊要求。由于采取了閉式設計，系統不會進入空氣，大大降低了系統設備和管道的腐蝕速度。同時，閉式設計也有效防止了系統跑水以及進入大量空氣造成氣塞等事故的發生，此外供暖混水直連機組閉式系統采用多項技術，確保高區系統和低區的壓力在任何情況下都互不影響。供暖混水直連機組直接利用低溫?zé)崴┡?nbsp;, 不需設熱交換器隔絕壓力。高、低區同一系統 , 同一參數 , 便于運行管理 , 有利于管網的水力平衡。
山西潤百泰公司銷售的供暖混水直連機組供暖混水直連機組設計簡單 , 安裝方便。

高層直連混水機組采暖設備的混水供熱技術的優勢
1.拉大熱網系統的供回水溫度，提高熱能的有效利用
2.避免了間接換熱系統的熱損失
3.靈活運用多級泵技術，有效降低系統運行電耗
4.縮小熱網系統的控制環路，更加有利于緩解和調節系統水力平衡
5.解決不同建筑物之間，不同采暖系統之間的系統連接
6.節省建設資金的投入。

高層直連混水機組采暖設備混水供熱技術的應用
1.循環水直供系統中，通過提高水溫，增加熱網負荷
2.調節供熱系統供回水溫差，提高熱能有效利用
3.同一供熱系統中，針對不同性質建筑物的不同供熱要求而實現獨立供熱控制，如學校、醫院、住宅、購物廣場等
4.同一供熱區域中，針對不同性質的供熱系而實現獨立控制，如散熱器系統、風機盤管系統、地板采暖系統等
5.區域熱負荷變化大，需要調節和控制系統水力平衡。
高層直連混水機組采暖設備的優化配置系列混水機組將換熱站內的所有設備（混水器，水泵，自控系統及其他附屬設備）集成與一體，按實際要求和現場需要靈活配置，包括但不局限于：節能控制系統，自動安全保護系統等。

高層直連混水機組采暖設備控制系列機組采用了現場無人值守的設計原理，一方面滿足系統節能運行的要求，另一方面更加注重系統安全運行的保護。在混水系統中，熱網的一、二級網系統互不獨立，壓力相互耦合影響，因而合理設置系統供回水溫度和壓力的控制點，對系統加強安全保護，充分發揮混水系統的節能優勢非常重要。（1）安全控制（2）節能控制（3）舒適度控制當控制系統(PLC)給定控制信號時，使閥門打開。定位器將反饋回來的閥位壓力、溫度、信號與給定信號進行比對。并在閥位到達給定值時實現閥位的調節功能，近而實現對流量、壓力、溫度的調節。停電或停泵時，自動關斷(關電時間不超過2秒)。保證低區與高區的壓力恒定值，保證設備正常運行 。

高層混水直連機組控制原理：

（1）安全控制。安全，是混水機組基本、重要的控制環節，也是節能的基本保證

（2）節能控制。在滿足舒適度條件下，以大限度的實現節能控制；包括氣候補償控制、分時段溫度控制、回水溫度限制控制、變頻流量控制等。

（3）舒適度控制：節能，是以舒適度為基礎的，這是加壓供熱機組的設計理念之一，針對不同的采暖系統提供不同的舒適度控制，以滿足系統佳運行效果。

（4）系統的節能控制和安全控制，均兼容自動控制和手動控制方式，實現就地控制和遠程控制的獨立統一。
高層直連混水機組采暖設備提供的產品主要特點是：智能、節能、高質、實用。

高層混水直連機組采暖設備適用于熱源（集中供熱、區域鍋爐）與用戶所需的溫差、壓力均不同，存在相對高差，不同溫差的空調或地板輻射采暖系統。它不但具有加壓的功能，還具有高溫的功能，它是直連加壓機組與直連混水機組的結合產物。解決現有直連加壓混水供熱機組運行費用高昂、浪費能源以及沒有智能啟停功能的問題。包括連接于一次供水管和二次供水管之間的加壓泵，連接于一次回水管和二次回水管之間的調量減壓阻斷裝置，還包括混水管路，所述的混水管路連接于二次回水管與加壓泵的出口之間，并且混水管路上設置有調溫泵。該直連加壓供熱機組還設有自動啟停、自動調壓調溫的控制裝置。它是一種新型的多功能供熱機組。該機組解決了傳統直連供熱機組不能無人值守的難題，同時，由于加壓泵借用了一次熱源的供水壓力，調溫泵也借用了二次管網回水的壓力，使熱網各種壓力能量變?yōu)橐环N動能被利用，大大節約了運行成本。

高層混水直連機組采暖設備廠家為新老客戶使用的供暖設備，提供咨詢、保養、維修、改造和更新?lián)Q代工作。愿我們的誠信和技術，為您帶來滿意和溫暖。山西潤百泰公司將努力適應中國城市建設的飛速發展。不斷推陳出新，為給暖通行業添磚加瓦貢獻力量。
